format /FS:UDF /Q volume:

# truncate -s 2000g testfile
# mkfs.fat testfile
mkfs.fat 4.1 (2017-01-24)
# mount -oloop testfile /mnt/tmp
# df -h /mnt/tmp
文件系统        容量  已用  可用 已用% 挂载点
/dev/loop0      2.0T   32K  2.0T    1% /mnt/tmp

# cd /path/to/fat32/
# fallocate -l 5g largefile
fallocate: fallocate 失败: File too large

/**
 * FAT文件系统的BPB结构
 */
typedef struct _bpb_t {
    u8_t BS_jmpBoot[3];                 // 跳转指令
    u8_t BS_OEMName[8];                 // OEM名称
    u16_t BPB_BytsPerSec;               // 每扇区字节数
    u8_t BPB_SecPerClus;                // 每簇扇区数
    u16_t BPB_RsvdSecCnt;               // 保留区扇区数
    u8_t BPB_NumFATs;                   // FAT表项数
    u16_t BPB_RootEntCnt;               // 根目录项目数
    u16_t BPB_TotSec16;                 // 总的扇区数
    u8_t BPB_Media;                     // 媒体类型
    u16_t BPB_FATSz16;                  // FAT表项大小
    u16_t BPB_SecPerTrk;                // 每磁道扇区数
    u16_t BPB_NumHeads;                 // 磁头数
    u32_t BPB_HiddSec;                  // 隐藏扇区数
    u32_t BPB_TotSec32;                 // 总的扇区数
} bpb_t;

/**
 * BPB中的FAT32结构
 */
typedef struct _fat32_hdr_t {
    u32_t BPB_FATSz32;                  // FAT表的字节大小
    u16_t BPB_ExtFlags;                 // 扩展标记
    u16_t BPB_FSVer;                    // 版本号
    u32_t BPB_RootClus;                 // 根目录的簇号
    u16_t BPB_FsInfo;                   // fsInfo的扇区号
    u16_t BPB_BkBootSec;                // 备份扇区
    u8_t BPB_Reserved[12];
    u8_t BS_DrvNum;                     // 设备号
    u8_t BS_Reserved1;
    u8_t BS_BootSig;                    // 扩展标记
    u32_t BS_VolID;                     // 卷序列号
    u8_t BS_VolLab[11];                 // 卷标名称
    u8_t BS_FileSysType[8];             // 文件类型名称
} fat32_hdr_t;

/**
 * xfat结构
 */
typedef struct _xfat_t {
    u32_t fat_start_sector;             // FAT表起始扇区
    u32_t fat_tbl_nr;                   // FAT表数量
    u32_t fat_tbl_sectors;              // 每个FAT表的扇区数
    u32_t total_sectors;                // 总扇区数

    xdisk_part_t * disk_part;           // 对应的分区信息
} xfat_t;
xfat_err_t xfat_open(xfat_t * xfat, xdisk_part_t * xdisk_part);


#include "xfat.h"
#include "xdisk.h"

extern u8_t temp_buffer[512];      // todo: 缓存优化

/**
 * 从dbr中解析出fat相关配置参数
 * @param dbr 读取的设备dbr
 * @return
 */
static xfat_err_t parse_fat_header (xfat_t * xfat, dbr_t * dbr) {
    xdisk_part_t * xdisk_part = xfat->disk_part;

    // 解析DBR参数，解析每个FAT表的扇区数，就是FAT表的字节大小
    xfat->fat_tbl_sectors = dbr->fat32.BPB_FATSz32;

    // 开启FAT镜像，只刷新一个FAT表
    if (dbr->fat32.BPB_ExtFlags & (1 << 7)) {
        u32_t table = dbr->fat32.BPB_ExtFlags & 0xF;
        //FAT表起始扇区 = 保留区扇区数+具体磁盘分区起始地址+FAT表的镜像数目*FAT表的字节大小。
        xfat->fat_start_sector = dbr->bpb.BPB_RsvdSecCnt + xdisk_part->start_sector + table * xfat->fat_tbl_sectors;
        xfat->fat_tbl_nr = 1;
    }
    // 禁用磁盘分区
    else
    {
        //FAT表的起始扇区 = 保留扇区数+具体磁盘分区的起始地址
        xfat->fat_start_sector = dbr->bpb.BPB_RsvdSecCnt + xdisk_part->start_sector;
        //FAT表项数
        xfat->fat_tbl_nr = dbr->bpb.BPB_NumFATs;
    }

    xfat->total_sectors = dbr->bpb.BPB_TotSec32;

    return FS_ERR_OK;
}

/**
 * 初始化FAT项
 * @param xfat xfat结构
 * @param disk_part 分区结构
 * @return
 */
xfat_err_t xfat_open(xfat_t * xfat, xdisk_part_t * xdisk_part) {
    dbr_t * dbr = (dbr_t *)temp_buffer;
    xdisk_t * xdisk = xdisk_part->disk;
    xfat_err_t err;

    xfat->disk_part = xdisk_part;

    // 读取磁盘中第一个分区中的第一个扇区，就是获得第一个分区的DBR信息
    err = xdisk_read_sector(xdisk, (u8_t *) dbr, xdisk_part->start_sector, 1);
    if (err < 0) {
        return err;
    }

    // 解析dbr参数中的fat相关信息
    err = parse_fat_header(xfat, dbr);
    if (err < 0) {
        return err;
    }

    return FS_ERR_OK;
}

/**
 * xfat结构
 */
typedef struct _xfat_t {
    u32_t fat_start_sector;             // FAT表起始扇区
    u32_t fat_tbl_nr;                   // FAT表数量
    u32_t fat_tbl_sectors;              // 每个FAT表的扇区数
    u32_t sec_per_cluster;              // 每簇占用的扇区数
    u32_t root_cluster;                 // 根目录的簇号
    u32_t cluster_byte_size;            // 每簇字节大小  每个簇字节大小= 簇占用的扇区数*每个扇区的字节大小
    u32_t total_sectors;                // 总扇区数

    u8_t * fat_buffer;             // FAT表项缓冲
    xdisk_part_t * disk_part;           // 对应的分区信息
} xfat_t;

/**
 * 从dbr中解析出fat相关配置参数
 * @param dbr 读取的设备dbr
 * @return
 */
static xfat_err_t parse_fat_header (xfat_t * xfat, dbr_t * dbr) {
    xdisk_part_t * xdisk_part = xfat->disk_part;

    // 解析DBR参数，解析出有用的参数
    xfat->root_cluster = dbr->fat32.BPB_RootClus;   //根目录的起始簇号
    xfat->fat_tbl_sectors = dbr->fat32.BPB_FATSz32;

    // 如果禁止FAT镜像，只刷新一个FAT表
    // disk_part->start_block为该分区的绝对物理扇区号，所以不需要再加上Hidden_sector
    if (dbr->fat32.BPB_ExtFlags & (1 << 7)) {
        u32_t table = dbr->fat32.BPB_ExtFlags & 0xF;
        xfat->fat_start_sector = dbr->bpb.BPB_RsvdSecCnt + xdisk_part->start_sector + table * xfat->fat_tbl_sectors;
        xfat->fat_tbl_nr = 1;
    } else {
        xfat->fat_start_sector = dbr->bpb.BPB_RsvdSecCnt + xdisk_part->start_sector;
        xfat->fat_tbl_nr = dbr->bpb.BPB_NumFATs;
    }


    xfat->sec_per_cluster = dbr->bpb.BPB_SecPerClus; //每簇占用的扇区数
    xfat->total_sectors = dbr->bpb.BPB_TotSec32;     // 总的扇区数
    xfat->cluster_byte_size = xfat->sec_per_cluster * dbr->bpb.BPB_BytsPerSec; //每个簇占用的字节大小

    return FS_ERR_OK;
}

/**
 * 初始化FAT项
 * @param xfat xfat结构
 * @param disk_part 分区结构
 * @return
 */
xfat_err_t xfat_open(xfat_t * xfat, xdisk_part_t * xdisk_part) {
    dbr_t * dbr = (dbr_t *)temp_buffer;
    xdisk_t * xdisk = xdisk_part->disk;
    xfat_err_t err;

    xfat->disk_part = xdisk_part;

    // 读取dbr参数区
    err = xdisk_read_sector(xdisk, (u8_t *) dbr, xdisk_part->start_sector, 1);
    if (err < 0) {
        return err;
    }

    // 解析dbr参数中的fat相关信息
    err = parse_fat_header(xfat, dbr);
    if (err < 0) {
        return err;
    }

    // 先一次性全部读取FAT表: todo: 优化
    xfat->fat_buffer = (u8_t *)malloc(xfat->fat_tbl_sectors * xdisk->sector_size);
    err = xdisk_read_sector(xdisk, (u8_t *)xfat->fat_buffer, xfat->fat_start_sector, xfat->fat_tbl_sectors);
    if (err < 0) {
        return err;
    }

    return FS_ERR_OK;
}

#define xfat_get_disk(xfat)  ((xfat)->disk_part->disk) // 获取disk结构

/**
 * 获取指定簇号的第一个扇区编号
 * @param xfat xfat结构
 * @param cluster_no  簇号
 * @return 扇区号
 */
u32_t cluster_fist_sector(xfat_t *xfat, u32_t cluster_no)
{
    u32_t data_start_sector = xfat->fat_start_sector + xfat->fat_tbl_sectors * xfat->fat_tbl_nr;
    return data_start_sector + (cluster_no - 2) * xfat->sec_per_cluster;    // 前两个簇号保留
}

/**
 * 读取一个簇的内容到指定缓冲区
 * @param xfat xfat结构
 * @param buffer 数据存储的缓冲区
 * @param cluster 读取的起始簇号
 * @param count 读取的簇数量
 * @return
 */
xfat_err_t read_cluster(xfat_t *xfat, u8_t *buffer, u32_t cluster, u32_t count) {
  xfat_err_t err = 0;
  u32_t i = 0;
  u8_t * curr_buffer = buffer;
  u32_t curr_sector = cluster_fist_sector(xfat, cluster);

  for (i = 0; i < count; i++)
  {
      err = xdisk_read_sector(xfat_get_disk(xfat), curr_buffer, curr_sector, xfat->sec_per_cluster);
      if (err < 0)
      {
          return err;
      }

      curr_buffer += xfat->cluster_byte_size; //读取的簇大小
      curr_sector += xfat->sec_per_cluster; //读取的扇区数
  }

  return FS_ERR_OK;
}

#define CLUSTER_INVALID                 0x0FFFFFFF          // 无效的簇号

#define DIRITEM_NAME_FREE               0xE5                // 目录项空闲名标记
#define DIRITEM_NAME_END                0x00                // 目录项结束名标记

#define DIRITEM_ATTR_READ_ONLY          0x01                // 目录项属性：只读
#define DIRITEM_ATTR_HIDDEN             0x02                // 目录项属性：隐藏
#define DIRITEM_ATTR_SYSTEM             0x04                // 目录项属性：系统类型
#define DIRITEM_ATTR_VOLUME_ID          0x08                // 目录项属性：卷id
#define DIRITEM_ATTR_DIRECTORY          0x10                // 目录项属性：目录
#define DIRITEM_ATTR_ARCHIVE            0x20                // 目录项属性：归档
#define DIRITEM_ATTR_LONG_NAME          0x0F                // 目录项属性：长文件名

/**
 * FAT目录项的日期类型
 */
typedef struct _diritem_date_t {
    u16_t day : 5;                  // 日
    u16_t month : 4;                // 月
    u16_t year_from_1980 : 7;       // 年
} diritem_date_t;

/**
 * FAT目录项的时间类型
 */
typedef struct _diritem_time_t {
    u16_t second_2 : 5;             // 2秒
    u16_t minute : 6;               // 分
    u16_t hour : 5;                 // 时
} diritem_time_t;

/**
 * FAT目录项
 */
typedef struct _diritem_t {
    u8_t DIR_Name[8];                   // 文件名
    u8_t DIR_ExtName[3];                // 扩展名
    u8_t DIR_Attr;                      // 属性
    u8_t DIR_NTRes;
    u8_t DIR_CrtTimeTeenth;             // 创建时间的毫秒
    diritem_time_t DIR_CrtTime;         // 创建时间
    diritem_date_t DIR_CrtDate;         // 创建日期
    diritem_date_t DIR_LastAccDate;     // 最后访问日期
    u16_t DIR_FstClusHI;                // 簇号高16位
    diritem_time_t DIR_WrtTime;         // 修改时间
    diritem_date_t DIR_WrtDate;         // 修改时期
    u16_t DIR_FstClusL0;                // 簇号低16位
    u32_t DIR_FileSize;                 // 文件字节大小
} diritem_t;

#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include "xdisk.h"
#include "xfat.h"

extern xdisk_driver_t vdisk_driver;

const char * disk_path_test = "disk_test.img";
const char * disk_path = "disk.img";

static u32_t write_buffer[160*1024];
static u32_t read_buffer[160*1024];

xdisk_t disk;
xdisk_part_t disk_part;
xfat_t xfat;

// io测试，测试通过要注意关掉
int disk_io_test (void)
{
  int err;
  xdisk_t disk_test;

  memset(read_buffer, 0, sizeof(read_buffer));

  err = xdisk_open(&disk_test, "vidsk_test", &vdisk_driver, (void *)disk_path_test);
  if (err)
  {
      printf("open disk failed!\n");
      return -1;
  }

  err = xdisk_write_sector(&disk_test, (u8_t *)write_buffer, 0, 2);
  if (err)
  {
      printf("disk write failed!\n");
      return -1;
  }

  err = xdisk_read_sector(&disk_test, (u8_t *)read_buffer, 0, 2);
  if (err)
  {
      printf("disk read failed!\n");
      return -1;
  }

  err = memcmp((u8_t *)read_buffer, (u8_t *)write_buffer, disk_test.sector_size * 2);
  if (err != 0)
  {
      printf("data no equal!\n");
      return -1;
  }

  err = xdisk_close(&disk_test);
  if (err)
  {
      printf("disk close failed!\n");
      return -1;
  }

  printf("disk io test ok!\n");
  return 0;
}

int disk_part_test (void)
{
  u32_t count, i;
  xfat_err_t err = FS_ERR_OK;

  printf("partition read test...\n");

  err = xdisk_get_part_count(&disk, &count);
  if (err < 0)
  {
      printf("partion count detect failed!\n");
      return err;
  }
  printf("partition count:%d\n", count);

  for (i = 0; i < count; i++)
  {
    xdisk_part_t part;
    int err;

    err = xdisk_get_part(&disk, &part, i);
    if (err == -1)
    {
      printf("read partion in failed:%d\n", i);
      return -1;
    }

        printf("no %d: start: %d, count: %d, capacity:%.0f M\n",
               i, part.start_sector, part.total_sector,
               part.total_sector * disk.sector_size / 1024 / 1024.0);
  }
  return 0;
}

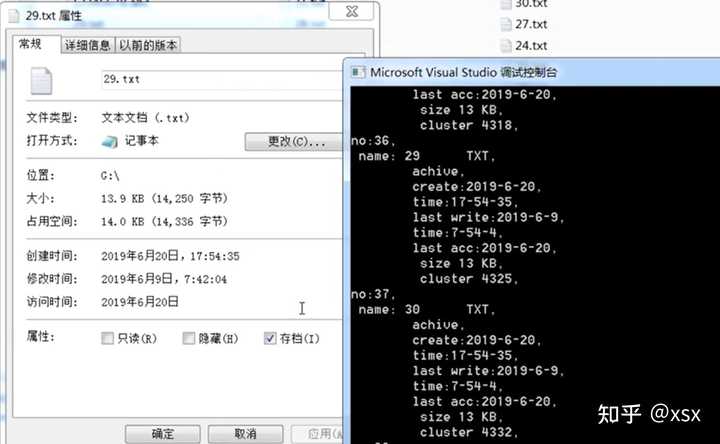

void show_dir_info (diritem_t * diritem) {
    char file_name[12];
    u8_t attr = diritem->DIR_Attr;

    // name
    memset(file_name, 0, sizeof(file_name));
    memcpy(file_name, diritem->DIR_Name, 11);
    if (file_name[0] == 0x05) {
        file_name[0] = 0xE5;
    }
    printf("\n name: %s, ", file_name);

    // attr
    printf("\n\t");
    if (attr & DIRITEM_ATTR_READ_ONLY) {
        printf("readonly, ");
    }

    if (attr & DIRITEM_ATTR_HIDDEN) {
        printf("hidden, ");
    }

    if (attr & DIRITEM_ATTR_SYSTEM) {
        printf("system, ");
    }

    if (attr & DIRITEM_ATTR_DIRECTORY) {
        printf("directory, ");
    }

    if (attr & DIRITEM_ATTR_ARCHIVE) {
        printf("achinve, ");
    }

    // create time
    printf("\n\tcreate:%d-%d-%d, ", diritem->DIR_CrtDate.year_from_1980 + 1980,
            diritem->DIR_CrtDate.month, diritem->DIR_CrtDate.day);
    printf("\n\time:%d-%d-%d, ", diritem->DIR_CrtTime.hour, diritem->DIR_CrtTime.minute,
           diritem->DIR_CrtTime.second_2 * 2 + diritem->DIR_CrtTimeTeenth / 100);

    // last write time
    printf("\n\tlast write:%d-%d-%d, ", diritem->DIR_WrtDate.year_from_1980 + 1980,
           diritem->DIR_WrtDate.month, diritem->DIR_WrtDate.day);
    printf("\n\ttime:%d-%d-%d, ", diritem->DIR_WrtTime.hour,
           diritem->DIR_WrtTime.minute, diritem->DIR_WrtTime.second_2 * 2);

    // last acc time
    printf("\n\tlast acc:%d-%d-%d, ", diritem->DIR_LastAccDate.year_from_1980 + 1980,
           diritem->DIR_LastAccDate.month, diritem->DIR_LastAccDate.day);

    // size
    printf("\n\tsize %d kB, ", diritem->DIR_FileSize / 1024);
    printf("\n\tcluster %d, ", (diritem->DIR_FstClusHI << 16) | diritem->DIR_FstClusL0);

    printf("\n");
}

int fat_dir_test(void) {
    int err;
    u32_t curr_cluster;
    u8_t * culster_buffer;
    int index = 0;
    diritem_t * dir_item;
    u32_t j;

    printf("root dir read test...\n");

    culster_buffer = (u8_t *)malloc(xfat.cluster_byte_size);

    // 解析根目录所在的簇
    curr_cluster = xfat.root_cluster;
    while (is_cluster_valid(curr_cluster)) {
        err = read_cluster(&xfat, culster_buffer, curr_cluster, 1);
        if (err) {
            printf("read cluster %d failed\n", curr_cluster);
            return -1;
        }

        dir_item = (diritem_t *)culster_buffer;
        for (j = 0; j < xfat.cluster_byte_size / sizeof(diritem_t); j++) {
            u8_t  * name = (u8_t *)(dir_item[j].DIR_Name);
            if (name[0] == DIRITEM_NAME_FREE) {
                continue;
            } else if (name[0] == DIRITEM_NAME_END) {
                break;
            }

            index++;
            printf("no: %d, ", index);
            show_dir_info(&dir_item[j]);
        }

        err = get_next_cluster(&xfat, curr_cluster, &curr_cluster);
        if (err) {
            printf("get next cluster failed， current cluster %d\n", curr_cluster);
            return -1;
        }
    }

    return 0;
}

int main (void)
{
  xfat_err_t err;
  int i;

  for (i = 0; i < sizeof(write_buffer) / sizeof(u32_t); i++)   {
      write_buffer[i] = i;
  }

  err = xdisk_open(&disk, "vidsk", &vdisk_driver, (void *)disk_path);
  if (err)
  {
      printf("open disk failed!\n");
      return -1;
  }

  err = disk_part_test();
  if (err) return err;

  err = xdisk_get_part(&disk, &disk_part, 1);
  if (err < 0)
  {
      printf("read partition info failed!\n");
      return -1;
  }

  err = xfat_open(&xfat, &disk_part);
  if (err < 0)
  {
      return err;
  }

  err = fat_dir_test();
  if (err) return err;

  err = xdisk_close(&disk);
  if (err)
  {
      printf("disk close failed!\n");
      return -1;
  }

  printf("Test End!\n");
  return 0;
}

/**
 * 检查指定簇是否可用，非占用或坏簇
 * @param cluster 待检查的簇
 * @return
 */
int is_cluster_valid(u32_t cluster) {
    cluster &= 0x0FFFFFFF;
    return (cluster < 0x0FFFFFF0) && (cluster >= 0x2);     // 值是否正确
}
void show_dir_info (diritem_t * diritem) {
    char file_name[12];
    u8_t attr = diritem->DIR_Attr;//获取文件的属性

    // 获取文件名或者子目录的名字
    memset(file_name, 0, sizeof(file_name));
    memcpy(file_name, diritem->DIR_Name, 11);
    //FAT32 文档里面规定规范
    if (file_name[0] == 0x05) {
        file_name[0] = 0xE5;
    }
    printf("\n name: %s, ", file_name);

    // 文件是否是只读属性
    printf("\n\t");
    if (attr & DIRITEM_ATTR_READ_ONLY) {
        printf("readonly, ");
    }
    //文件是否是隐藏属性
    if (attr & DIRITEM_ATTR_HIDDEN) {
        printf("hidden, ");
    }
    //文件是否是系统文件属性
    if (attr & DIRITEM_ATTR_SYSTEM) {
        printf("system, ");
    }
      //文件是否为目录
    if (attr & DIRITEM_ATTR_DIRECTORY) {
        printf("directory, ");
    }
      //文件是否是归档属性
    if (attr & DIRITEM_ATTR_ARCHIVE) {
        printf("achinve, ");
    }

    // 创建 time
    printf("\n\tcreate:%d-%d-%d, ", diritem->DIR_CrtDate.year_from_1980 + 1980,
            diritem->DIR_CrtDate.month, diritem->DIR_CrtDate.day);
    printf("\n\time:%d-%d-%d, ", diritem->DIR_CrtTime.hour, diritem->DIR_CrtTime.minute,
           diritem->DIR_CrtTime.second_2 * 2 + diritem->DIR_CrtTimeTeenth / 100);

    // 上一次读取时间
    printf("\n\tlast write:%d-%d-%d, ", diritem->DIR_WrtDate.year_from_1980 + 1980,
           diritem->DIR_WrtDate.month, diritem->DIR_WrtDate.day);
    printf("\n\ttime:%d-%d-%d, ", diritem->DIR_WrtTime.hour,
           diritem->DIR_WrtTime.minute, diritem->DIR_WrtTime.second_2 * 2);

    // 上一次访问时间
    printf("\n\tlast acc:%d-%d-%d, ", diritem->DIR_LastAccDate.year_from_1980 + 1980,
           diritem->DIR_LastAccDate.month, diritem->DIR_LastAccDate.day);

    // 文件大小
    printf("\n\tsize %d kB, ", diritem->DIR_FileSize / 1024);
    printf("\n\tcluster %d, ", (diritem->DIR_FstClusHI << 16) | diritem->DIR_FstClusL0);

    printf("\n");
}
/***********************************************************/
int fat_dir_test(void)
{
    int err;
    u32_t curr_cluster;
    u8_t * culster_buffer;
    int index = 0;
    diritem_t * dir_item;
    u32_t j;

    printf("root dir read test...\n");
    //根据保留区中记录的每个簇的字节大小在堆中分配一个数据用于后面的簇读取的信息保存。
    culster_buffer = (u8_t *)malloc(xfat.cluster_byte_size);

    // 解析根目录所在的簇，其实就是簇2，这里就是读取簇号
    curr_cluster = xfat.root_cluster;
    // 检查要读取的簇号是否可用
    while (is_cluster_valid(curr_cluster))
    {
        //读取簇2，将簇号2的一个簇大小的内容
        //就是读取簇2的目录项内容存在culster_buffer
        err = read_cluster(&xfat, culster_buffer, curr_cluster, 1);
        if (err)
        {
            printf("read cluster %d failed\n", curr_cluster);
            return -1;
        }
        //将簇2读取的内容转换为目录项结构体
        dir_item = (diritem_t *)culster_buffer;
        //如何一个一个地读取每一个目录项？
        //也很简单就是将整簇大小除以目录项的大小
        for (j = 0; j < xfat.cluster_byte_size / sizeof(diritem_t); j++)
        {
            //读取目录项下的文件或者子目录的名字
            u8_t  * name = (u8_t *)(dir_item[j].DIR_Name);
            if (name[0] == DIRITEM_NAME_FREE)
            {
                continue;
            } else if (name[0] == DIRITEM_NAME_END)
            {
                break;
            }
            //统计目录项的数量
            index++;
            printf("no: %d, ", index);
            show_dir_info(&dir_item[j]);
        }

        err = get_next_cluster(&xfat, curr_cluster, &curr_cluster);
        if (err)
        {
            printf("get next cluster failed， current cluster %d\n", curr_cluster);
            return -1;
        }
    }

    return 0;
}
